【実践】ドラレコを安く取り付け(フロントのみ)NISSANセレナ【DIY】メルカリ&Amazonでお得に購入

車の素人がドライブレコーダーを取り付けることができるかを検証しました。

とりあえずはフロント(前)のみのドラレコなので作業時間は約1時間ですみました。

とにかくお金をかけたくない素人でもかんたんに取り付けたいといったかたに向けたものです。

完璧な仕上がりを求めるのであれば業者に依頼するようにしてください。



失敗はありましたが、素人でもお得に気軽に取り付けることができたので工程を紹介します。



 ドライブレコーダー購入

とにかく安くドラレコを手に入れたいといったときはメルカリを見てみましょう。

未使用品や美品など現役で使える商品が安く出回っています。

今回はまとめ売りでお得なものを発見しました。

f:id:Rikkyrikky:20201130002519j:plain

  • 値段 5999円
  • ジャンク(壊れていても保証なし)

動作保証なしですが、起動していたことを取引ナビで確認しています。

ドラレコ3台あるのでどれか使えるだろうということだったのですが、全部動作したのでかなりお得でした。

(他の車にも取り付けをしました)



本体のみの購入なので各種ケーブルやマウント*1など必要です。

Amazonや楽天をみればたいがいの商品があるので心配は無用です。



今回取り付けたのがこの商品です。
f:id:Rikkyrikky:20201130002715j:image

こちらのアイオデータのドラレコは新品価格27000円(廃盤)!

MiniUSBをつなげて通電が確認できたので、これをセレナに取り付けていきます。



メルカリで商品がない場合はAmazon一択で大丈夫です。山ほど商品があります。

【令和3年革新モデル】ドライブレコーダー 1296PフルHD 4インチ液晶画面 前後カメラ 32GBカード付き Sony 1/2.7型CMOSセンサー 170度広角 夜間撮影 エンジンON/OFF 自動緊急録画 駐車監視 動体検知 リバース連動 上書き録画 G-sensor HDR/WDR技術 ドラレコ 車載カメラ LED信号機対策 高温保護 操作簡単 日本語説明書 アルミ合金製 ブラック

ドラレコ用降圧ケーブル購入



Amazonで適合する一番安い配線を購入しました。f:id:Rikkyrikky:20201130082506j:image


f:id:Rikkyrikky:20201130082515j:image

届いたものは日本語表記はなく全て英語でした。さすが安物!

読まずにとりあえず取り付けをしてみます。(のちに失敗につながる)

f:id:Rikkyrikky:20201130010518j:image

配線を地面に置いて取り付けのイメージトレーニングをしてみました。



マウント購入

本体のみを手に入れたので、フロントガラスに取り付けるときにマウント*2が必要になります。Amazonで購入しました。





ダッシュボードのグローブボックスを外す

助手席ダッシュボード下のグローブボックスを外すとヒューズボックスが現れます。

グローブボックスの取り外しは苦労しました。



手順を図解で説明します。

f:id:Rikkyrikky:20201130011331j:image

  1. グローブボックスを少し開けて両サイドをもって上にひきあげます。そのとき①の接続部分が「ボコッ」という音とともにはずれます。
  2. 内側に引っ張って突起を外します。
  3. 内側に引っ張って突起を外します。
  4. [注意]と書いているあたりにヒンジを引き抜くところがあるのでここを引き抜く前に無理やりグローブボックスを引っ張らないでください。



ヒューズの位置決め



<セレナのヒューズ>

f:id:Rikkyrikky:20201130002913j:image

ACC*3での通電個所をさがします。常時電源にしてしまうと、常にバッテリーからの通電になるのでバッテリー上がりの原因になります。

今回のドラレコはACCでOKです。(機種によっては常時電源)


f:id:Rikkyrikky:20201130002943j:image

ヒューズボックスの説明表記ですが、国産車なのに英語表記しかありません。


f:id:Rikkyrikky:20201130003019j:image

 そんなときに必要なのがこのエーモン検電テスターです。

どこが通電しているか確かめることができます。



検電テスターの使い方
f:id:Rikkyrikky:20201130003102j:image

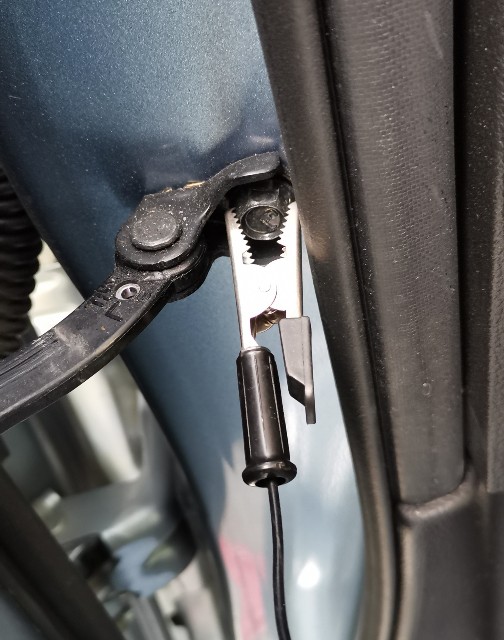

マイナスの電気は車のボディーにつながっているのでマイナス端子をボディーの鉄部分にとりつけたら準備完了です。


f:id:Rikkyrikky:20201130003318j:image

ACC電源の場所がわかりました。


f:id:Rikkyrikky:20201130003359j:image

↑このよううに通電していたらライトが光ります。ACC電源を確かめるためには車のキーをACCまで回します。その時に検電テスターを当てて光ったところはACCで通電する箇所ということになります。

配線を繋ぐ
f:id:Rikkyrikky:20201130003438j:image

ヒューズにプラスの電源を取り付けてみました。そしてドラレコまでつなげて通電確認したところ…電源が入りません。おかしいなあ。



f:id:Rikkyrikky:20201130003537j:image

もう一回説明書をみてみました。やはり英語は読めません。

そんな時はこのアプリ!Google翻訳!!


f:id:Rikkyrikky:20201130003629j:image

これはカメラを向けるだけでリアルタイムで文字を翻訳してくれます。


f:id:Rikkyrikky:20201130003738j:image

カメラをかざしたら英語が日本語に変わって表示されています。(完璧ではないがおおむね意味はわかる程度)

ふむふむ6と7のところにヒューズを挿入しなければいけないのですね。これをしてなかったので作動しなかったようです。
f:id:Rikkyrikky:20201130003807j:image

このヒューズは必要なものだったのですね。


f:id:Rikkyrikky:20201130003854j:image

配線はプラス配線をつないだだけでは通電しません。マイナス端子をボディーのネジなどの鉄部分に取り付けてください。

配線を隠す
f:id:Rikkyrikky:20201130003930j:image

配線を隠すためにゴムをとります。簡単に取り外しと取り付けができます。


f:id:Rikkyrikky:20201130004004j:image

プラスとマイナスをしっかりつないで配線を隠すように通します。この作業はちょっとした根性がいるかもしれません。作業スペースが狭いのとピラーのカバーを少し外したりしますのでやる気を出さないと挫折します。素人の私でもできたので大丈夫ですよ。

愛車に至高の艶を─。完全硬化型ガラスコーティング剤



本体取り付け

f:id:Rikkyrikky:20220108044417j:plain

本体をフロントガラスに仮止め。この位置で大丈夫そう。


f:id:Rikkyrikky:20201130004759j:image

 ざっくり配線は青い線のルートです。



全体の作業は1時間でできました。



microメモリーカードを購入

私が購入したドラレコは本体のみでmicroメモリーカードを購入しなければいけません。車用の高耐久のもので16GBあれば十分ですのですぐに購入しました。

f:id:Rikkyrikky:20201130144606j:image

これでドライブレコーダーとして機能を発揮することができます。

素人が日産セレナにドラレコを取り付けるまででした。
