日産セレナにドラレコを取り付けてみる|素人でもできた|ドライブレコーダーDIY|NISSAN SERENA

 ドライブレコーダー購入

まず購入したのがたくさんのドラレコなどまとめ売り。

メルカリで5999円落札。ジャンク扱い。

動作保証なしなので動けばラッキーです。

ドラレコ3台あるのでどれかは動くとは思っていました。

ちなみに全部動作したのでかなりお得でした。

f:id:Rikkyrikky:20201130002519j:plain

ただ本体のみの購入なので各種ケーブルや取り付けるマウントなど必要です。

もちろんAmazon楽天などで揃うので心配ご無用!

f:id:Rikkyrikky:20201130002715j:image

このアイオデータのは新品価格27000円(廃盤)!

MiniUSBをつなげて通電が確認できたので、これをセレナに取り付けていきます。

ドラレコ用降圧ケーブル購入

f:id:Rikkyrikky:20201130010518j:image

配線はこんな感じです。Amazonで安い配線を探しました。


f:id:Rikkyrikky:20201130082506j:image




f:id:Rikkyrikky:20201130082515j:image

届いたものは全て英語で読めません。

読むまでもないかなと思ってまずはやってみます。



マウント購入

本体しか購入しなかった方は、フロントガラスに取り付けるドライブレコーダー用マウントを購入する必要があります。安いのでAmazonでぽちっと。



ダッシュボードのグローブボックスを外す

助手席ダッシュボードしたのグローブボックスを外すとヒューズボックスが現れます。グローブボックスを外すのがけっこう大変でした。


f:id:Rikkyrikky:20201130011331j:image

  1. グローブボックスを少し開けて両サイドをもって上にひきあげます。そのとき①の接続部分が「ボコッ」という音とともにはずれます。
  2. 内側に引っ張って突起を外します。
  3. 内側に引っ張って突起を外します。
  4. [注意]と書いているあたりにヒンジを引き抜くところがあるのでここを引き抜く前に無理やりグローブボックスを引っ張らないでください。



ヒューズの位置決め

f:id:Rikkyrikky:20201130002913j:image

これがセレナのヒューズです。

アクセサリーでの通電個所をさがします。常時電源にしてしまうと、常にバッテリーからの通電になるのでバッテリー上がりの原因になります。ドラレコはアクセサリーでいいです。


f:id:Rikkyrikky:20201130002943j:image

なんで英語なの?日本車なのに。


f:id:Rikkyrikky:20201130003019j:image

 エーモンの検電テスターというものが必要です。今どこが通電しているか確かめることができます。




f:id:Rikkyrikky:20201130003102j:image

マイナスの電気は車のボディーにつながっているのでマイナス端子をボディーの鉄部分にとりつけたら準備完了です。


f:id:Rikkyrikky:20201130003318j:image

ACC(アクセサリー)電源はここだとわかりました。


f:id:Rikkyrikky:20201130003359j:image

こんなかんじで通電していたらライトが光ります。アクセサリー電源を確かめるためには車のキーをACCまで回します。その時に検電テスターを当てて光ったところはACCで通電する箇所ということになります。

配線を繋ぐ
f:id:Rikkyrikky:20201130003438j:image

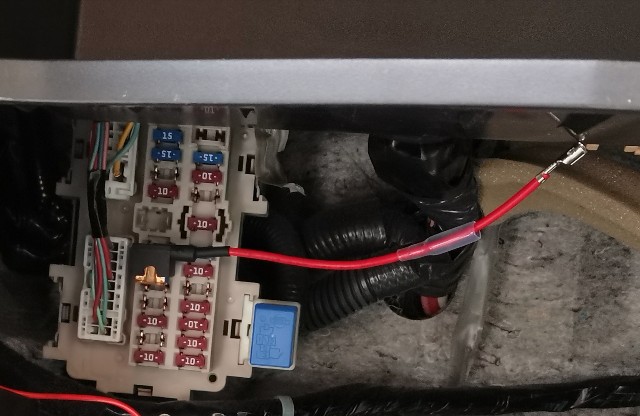

ヒューズにプラスの電源を取り付けてみました。そしてドラレコまでつなげて通電確認したところ…電源が入りません。おかしいなあ。



f:id:Rikkyrikky:20201130003537j:image

もう一回説明書をみてみました。うーん英語でよくわかりません。

そんな時はこのアプリ!Google翻訳!!


f:id:Rikkyrikky:20201130003629j:image

これはカメラを向けるだけでリアルタイムで文字を翻訳してくれます。


f:id:Rikkyrikky:20201130003738j:image

カメラをかざしたら英語が日本語に変わって表示されています。完ぺきではないけれどおおむね意味がわかりました。ふむふむ6と7のところにヒューズを挿入しなければいけないのですね。これをしてなかったので作動しなかったようです。
f:id:Rikkyrikky:20201130003807j:image

このヒューズは必要なものだったのですね。


f:id:Rikkyrikky:20201130003854j:image

配線はプラス配線をつないだだけでは通電しません。マイナス端子をボディーのネジなどの鉄部分に取り付けてください。

配線を隠す
f:id:Rikkyrikky:20201130003930j:image

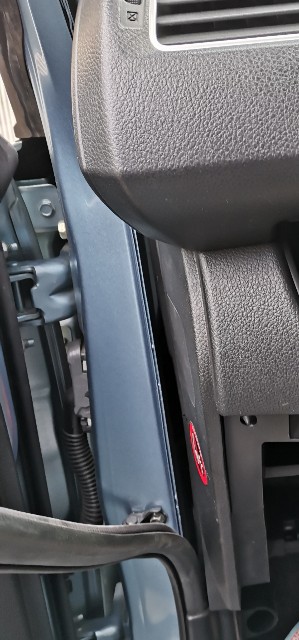

配線を隠すためにゴムをとります。簡単に取り外しと取り付けができます。


f:id:Rikkyrikky:20201130004004j:image

プラスとマイナスをしっかりつないで配線を隠すように通します。この作業はちょっとした根性がいるかもしれません。作業スペースが狭いのとピラーのカバーを少し外したりしますのでやる気を出さないと挫折します。私も素人でできたので大丈夫ですよ。
f:id:Rikkyrikky:20201130004145j:image

本体の位置はこの辺でいいかな。うん、大丈夫そう。
f:id:Rikkyrikky:20201130004759j:image

 ざっくり配線は青い線のルートです。作業時間は約1時間です。



microメモリーカードを購入

私が購入したドラレコは本体のみでmicroメモリーカードがついてなかったので購入しなければいけません。せいぜい32GBくらいでいいかなとおもいますのですぐに購入します。

 これで大事な人を守ることができると思います。そして家計の危機も守れたと思って大満足です。

f:id:Rikkyrikky:20210117221928j:plain

あくまで素人が自己責任で行った記録ですので、ご自分で作業を行うときは安全に十分に配慮して自己責任で行ってください。自信のない方はプロにお任せすることをおススメします。



追記:メモリーカードドラレコ用の耐久性があるものにしました。

f:id:Rikkyrikky:20201130144606j:image



 ご覧いただきありがとうございました。
